MU-0808 8×8 Digital Audio Matrix

FHBAVTEC MU-0808 8×8 Digital Audio Matrix är en 8×8 Digital Audio Matrix-processor av företagsklass konstruerad för komplex signalrouting, precisionsmixning och avancerad dynamisk bearbetning i professionella AV-miljöer. Drivs av en industristandard ADI SHARC 21489 DSP-motor som arbetar vid 450 MHz SIMD, levererar MU-0808 ljudutförande med ultralåg latens och orörd ljudkvalitet över företagsstyrelserum, auditorier för högre utbildning, statliga anläggningar och multifunktionella evenemangsutrymmen.

Inkapslad i ett kompakt 1U rackmonterat stålchassi, förenar MU-0808 viktiga ljud-DSP-algoritmer – inklusive akustisk ekoavstängning (AEC), Adaptiv återkopplingsdämpning (AFC), Active Noise Control (ANC), Gain-Sharing Auto-Mixing, EQ/Graph Compression, EQ, EQ och Dynamic. Med kontrollgränssnitt för flera protokoll inklusive Ethernet (TCP/IP), RS232, RS485 och anpassningsbara GPIO-logikportar, ger MU-0808 sömlös integrationsmöjlighet för moderna AV-system.

Nyckelfunktioner

• 8 analoga ingångar och 8 analoga utgångar:Balanserade Phoenix-blockterminalkontakter som stöder linje/mikrofonsignaler med individuell förstärkningskontroll.

•ADI SHARC 21489 DSP-arkitektur:Högpresterande 450 MHz SIMD flyttalsprocessor som hanterar intensiva ljudalgoritmer i realtid.

•Pro-Audio-upplösning:24-bitars / 48 kHz digital samplingsfrekvens som ger transparent ljudkonvertering och dynamiskt omfång.

• Acoustic Echo Cancellation (AEC):Hårdvaruaccelererad AEC-algoritm eliminerar akustisk feedback och fjärrstyrda röstekon under fjärranslutna videokonferenser.

• Automatisk återkopplingskontroll (AFC):Dynamisk notch-filtreringsalgoritm identifierar och undertrycker akustisk feedback (ylande) i realtid.

• Active Noise Control (ANC) och automatisk mixning:Bakgrundsbrusreducering i kombination med förstärkningsdelning automatisk mixning för multimikrofonhantering.

• Omfattande EQ & Dynamics:Flerbandsparametrisk EQ (PEQ), grafisk EQ, högpass-/lågpassfilter, expander, kompressor, limiter och dynamisk brusport.

• Matrix Routing & Channel Delay:Godtycklig signaltilldelning och mixning över 8×8 korspunkter med upp till 1 200 ms justerbar fördröjning per kanal.

• USB Audio Class Interface:Drivrutinslöst 1-in/1-ut USB-ljudgränssnitt för sömlös integration med mjuka codec-plattformar (Zoom, Microsoft Teams, Webex).

• Konfigurerbar GPIO-integration:8 programmerbara in-/utgångsportar för allmänna ändamål för switchlogik, scenåterkallningar och nödljus.

• Flexibel systemkontroll:Stöd för dubbelriktat kommando via Ethernet, RS232 och RS485 för kontrollsystem från tredje part och automatisering av kameraspårning.

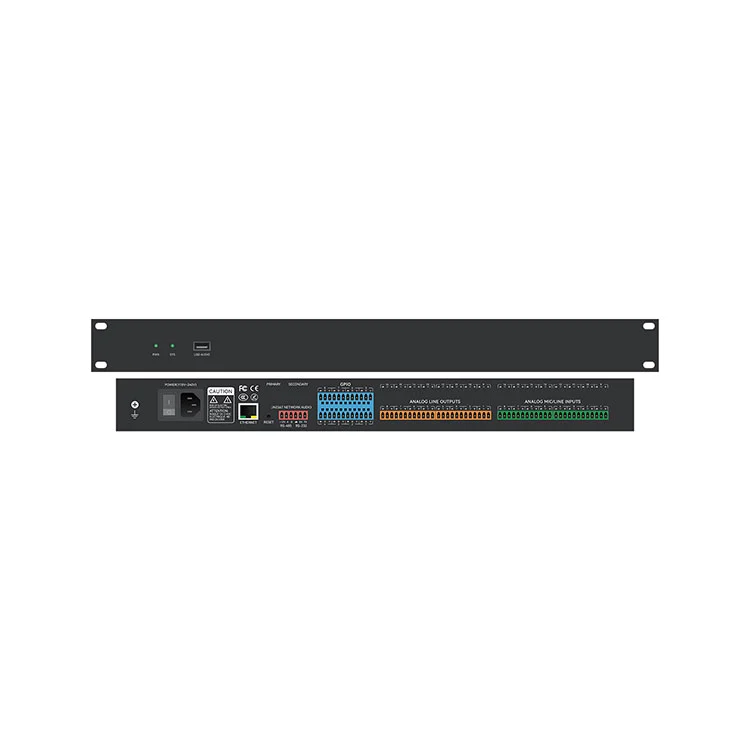

• 1U rackhölje:Standard 19-tums 1U-rackmonterbar design för sömlös rackutplacering.

DSP Core Processing

MU-0808 8×8 Digital Audio Matrix tillhandahåller en intuitiv och flexibel DSP-matrisarkitektur som gör att systemintegratörer kan anpassa signalbehandlingskedjor enligt specifika akustiska krav:

• AEC (Acoustic Echo Cancellation): Högeffektiv ekodämpning optimerad för interaktiva konferenser i full duplex, vilket förhindrar högtalaråterkoppling från andra änden.

• AFC (Adaptive Feedback Suppression): Feedbackdetektering i realtid och adaptiv notch-frekvensfiltrering för att upprätthålla maximal systemförstärkning före återkoppling.

• Automixer (förstärkningsdelningsalgoritm): Balanserar automatiskt förstärkningen över flera aktiva mikrofonkanaler för att bibehålla stabil systemförstärkning och taluppfattbarhet.

• Equalization Suite: Oberoende multi-band PEQ, Graphic EQ, High-Pass, Low-Pass och All-Pass-filter för exakt högtalarinställning och rumskorrigering.

• Dynamics Suite: Input/Output Expanders, Kompressorer, Limiters, Dynamic Range Controllers och Noise Gates för utrymmeshantering.

• Matrix Routing & Alignment: Korspunktstilldelning med faskontroll, förstärkningstrimning och digital fördröjningsjustering upp till 1 200 ms per utgångslinje.

Kontroll & systemintegration

MU-0808 8×8 Digital Audio Matrix är konstruerad för professionella AV-systemdesigner och erbjuder robusta anslutnings- och hanteringsalternativ:

• PC Control Software: Dedikerad Windows GUI-mjukvara tillåter visuell realtidskonfiguration av DSP-kedjor, routingmatriser, EQ-svarskurvor och GPIO-mappningar över TCP/IP.

• Centraliserad automation: Öppet seriellt protokoll via RS232/RS485 för integration med Crestron, AMX, Extron och andra styrprocessorer.

• Kameraspårningsintegrering: Direkt seriell kommandoutgång för att utlösa PTZ-kameraförinställningar baserat på aktiv mikrofongrindaktivitet.

• GPIO Logic Control: 8 multifunktionella logikportar konfigurerbara för externa kontaktstängningar, fysiska volympotentiometrar, LED-indikatorer eller nödförbikopplingar av brandlarm.

Målapplikationer

• Företagsstyrelserum och konferenscenter: Högupplöst talförstärkning och ekofria videokonferenser.

• Högre utbildning och föreläsningssalar: Automixning med flera mikrofoner, kameraspårningstrigger och rumsmatrisdistribution.

• Regerings- och ledningscentraler: Högtillförlitlig ljudbearbetning med fysiska GPIO-nödöverstyrningar.

• Multifunktionella auditorier och evenemangsutrymmen: Dynamisk ljuddistribution och zonfördröjning.

• Kommersiella AV-system: Multi-zon bakgrundsmusik distribution och personsökning matris system.

Tekniska specifikationer

Vanliga frågor

F1: Stöder FHBAVTEC MU-0808 eko-avstängning för mjuk-codec-videokonferensplattformar som Zoom eller Microsoft Teams?

Svar: Ja. MU-0808 8×8 Digital Audio Matrix har dedikerad hårdvarubaserad akustisk ekoavstängning (AEC) och ett integrerat 1-in/1-ut USB-ljudgränssnitt. Genom att ansluta MU-0808 till en konferensrumsdator via USB, levererar processorn bearbetade, ekofria mikrofonsignaler direkt till Zoom, Microsoft Teams eller Webex samtidigt som den eliminerar externa talekon och lokalt akustiskt tjut.

F2: Hur är MU-0808 konfigurerad och kan den integreras med AV-kontrollsystem från tredje part?

Svar: MU-0808 är konfigurerad med en Windows PC-kontrollprogramvara över Ethernet (TCP/IP), som ger ett visuellt gränssnitt för signalrouting, EQ-inställning, dynamisk bearbetning och scenförinställningshantering. För integration från tredje part har enheten öppna RS232- och RS485-kontrollprotokoll, vilket möjliggör full kontroll via Crestron-, Extron-, AMX- eller PTZ-kameraspårningskontroller.

F3: Vilka funktioner kan tilldelas de 8 konfigurerbara GPIO-portarna?

Svar: De 8 GPIO-logikportarna kan programmeras oberoende av varandra som digitala in- eller utgångar. Vanliga användningsfall för integration inkluderar anslutning av fysiska tryckknappar för scenförinställda återkallningar, gränssnitt med LED-statusindikatorer, utlösande av nödsystemstämpningar via brandlarmkontaktstängningar eller anslutning av analoga potentiometrar för väggmonterad zonvolymkontroll.

F4: Ger MU-0808 fantommatning för kondensatormikrofoner, och hur justeras förstärkningen?

Svar: Ja. Alla 8 analoga ingångar har individuellt omkopplingsbar +48V fantommatning som kan konfigureras via kontrollmjukvaran, vilket gör den helt kompatibel med professionella kondensor- och gränsmikrofoner. Ingångsförstärkarens förstärkning är justerbar från 0 till +48 dBu i programvaran för att rymma olika mikrofon- och linjenivåkällor.
